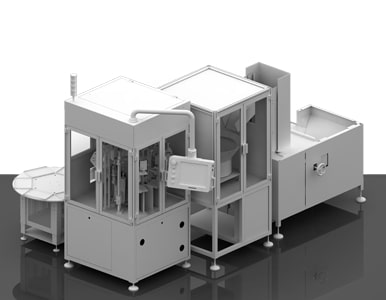

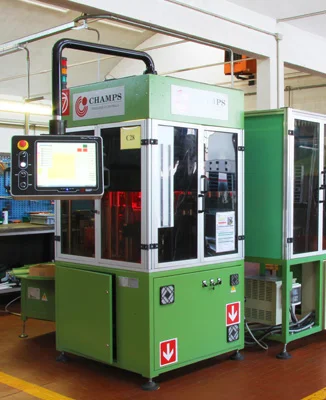

SQM – Controllo componenti speciali
SQM è una macchina di selezione a passo per applicazioni speciali. È progettata per effettuare molteplici controlli dimensionali, qualitativi e di funzionalità meccanica su pezzi standard e componenti speciali.
- Ottimale per controlli dimensionali, qualitativi e di funzionalità meccanica
- Adatta a controlli speciali e/o su pezzi non standard
- Implementabile con stazioni di controllo ottico, meccanico, laser, 3d e stazioni di assemblaggio
Tipi di controlli disponibili
La macchina SQM può essere equipaggiata per i seguenti controlli:
- Controlli qualitativi e dimensionali con Telecamere con ottiche Bi-telecentriche e Pericentriche
- Controlli dimensionali con Unità di Controllo Laser
- Controlli dimensionali con Unità Laser 3D
- Controlli di funzionalità meccanica
- Stazioni di assemblaggio
Scheda tecnica
| PARAMETRI | SQM |
|---|---|
| Dimensioni parti controllabili | |
| Diametri min/max | 5 – 50 mm |
| Lunghezze min/max | 10 – 180 mm |
| Unità di Controllo installabili | |
| Stazioni di Controllo ottico (num. max) | 6 |
| Stazioni di Controllo Laser 2D | ✓ |
| Stazioni di Controllo Cricche a Correnti parassite | ✓ |
| Stazioni di Controllo Meccanico | ✓ |
| Stazioni di Assemblaggio | ✓ |
| Stazioni Analisi delle frequenze proprie | ✓ |
| Specifiche della macchina | |
| Velocità | 2000 -3000 pezzi/h |
| Dimensioni macchina | 1200 x 2200 mm |
| Peso | 1700kg |
Pezzi controllabili
La macchina SQM è ottimizzata per eseguire controlli sui seguenti pezzi:
- Barre di torsione
- Perni di guida
- Perni per pompe
- Perni eccentrici
- Viti
- Cerniere
- Alberi speciali
- Alberi
- Spine
- Bocchettoni
- Valvole
- Valvole motore
- Viti con rondella
Richiedi informazioni
Champs offre soluzioni chiavi in mano, assistenza a lungo termine e consulenza per il raggiungimento dei più alti standard qualitativi.
Per maggiori informazioni sui nostri macchinari, ti invitiamo a contattarci.
Download
Scarica il catalogo in formato pdf
I dati contenuti possono essere soggetti a modifica senza preavviso
