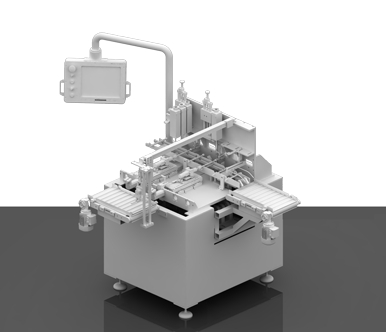

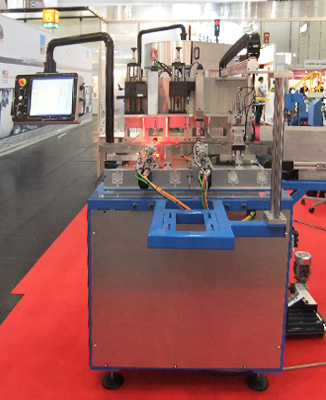

SLZ 750 – Alberi, perni, tiranti
SLZ 750 è una macchina progettata per eseguire controlli su componenti lunghi con o senza testa (tiranti assiali, alberi, barre). Il sistema di caricamento orizzontale permette controlli a 360° su tutta la superficie senza punti coperti, ciò rende la SLZ 750 particolarmente adatta nella individuazione di cricche sottotesta, radiali e sullo stelo, e nel controllo rettilinearità e concentricità.
- Ottimale per controlli su pezzi lunghi con e senza testa.
- Ottimale per controlli dimensionali e qualitativi.
- Velocità fino a 150 pezzi/minuto.
Tipi di controlli disponibili
La macchina SLZ 750 può essere equipaggiata per i seguenti controlli:
- Controlli qualitativi e dimensionali con Telecamere Bi-telecentriche e Pericentriche
- Controlli qualitativo con Correnti Parassite (Eddy currents)
- Controlli dimensionali con Unità di Controllo Laser
Scheda tecnica
| PARAMETRI | SLZ 750 |
|---|---|
| Dimensioni parti controllabili | |
| Diametri min/max | 5 – 35 mm |
| Lunghezze min/max | 50 – 350 mm |
| Unità di Controllo installabili | |
| Stazioni di Controllo ottico (num. max) | 12 |
| Stazioni di controllo Laser 2d | ✓ |
| Stazioni di controllo Laser 3d | ✓ |
| Stazioni di Controllo Cricche a Correnti parassite | ✓ |
| Stazioni Analisi delle frequenze proprie | ✓ |
| Specifiche della macchina | |
| Velocità | 150 pezzi/min |
| Dimensioni macchina | 1500 x 2500 mm |
| Peso | 1400kg |
Pezzi controllabili
La macchina SLZ 750 è ottimizzata per eseguire controlli sui seguenti pezzi:
- Tiranti assiali
- Tiranti
- Alberi
- Perni
- Viti lunghe e extralunghe
Richiedi informazioni
Champs offre soluzioni chiavi in mano, assistenza a lungo termine e consulenza per il raggiungimento dei più alti standard qualitativi.
Per maggiori informazioni sui nostri macchinari, ti invitiamo a contattarci.
Download
Scarica il catalogo in formato pdf
I dati contenuti possono essere soggetti a modifica senza preavviso
